Klärschlammverbrennung

Klärschlammverbrennung / Müllverbrennung / Thermische Anlagen

Die Anlagentechnik der EVN Wärmekraftwerke GmbH hat ihren aktuellen Technologieschwerpunkt auf der thermischen Verwertung von Klärschlamm. Dabei kann die EVN Wärmekraftwerke GmbH auch als Hersteller einer Klärschlammverbrennung auftreten. Dieses detaillierte Wissen basiert auf den Erfahrungen aus der Errichtung und den Betrieb von Müllverbrennungsanlagen und thermischen Großanlagen im In- und Ausland.

Gemeinsam mit der ebenfalls zum EVN Konzern gehörenden WTE Gruppe - mit dem Schwerpunkt Abwassertechnik - können so Turn-Key-Anlagen, beginnend bei der Abwasseraufbereitung bis hin zur energetischen Nutzung des abgeschiedenen Klärschlamms, angeboten und errichtet werden.

Dadurch, dass die EVN Wärmekraftwerke GmbH selbst Anlagen betreibt, legen wir bereits bei der Konzeptionierung und in weiterer Folge natürlich auch bei der Planung und Umsetzung der Anlagen besonderen Wert auf praxiserprobte Details, um damit die Betriebsführung der Anlagen für den Kunden zu optimieren.

Wir verfügen über ein umfassendes Fachwissen, sodass sichergestellt ist, dass die ansonsten üblichen Schnittstellen der einzelnen Projektphasen aber auch der einzelnen Gewerke auch bestmöglich gemanagt werden.


Nachfolgende Grafiken zeigt ein Anlagenschema der Klärschlammverbrennungsanlage Hannover/Lahe:

Projektbeschreibung: Genehmigungsplanung (UVP) einer thermischen Klärschlammverbrennungsanlage und von Sologasturbinen
Technologie Verbrennung Stationäre Wirbelschicht / Gasturbinen
Energieverwertung Klärschlammmonoverbrennung:
Dampfkessel mit Einbindung von Dampf in den Energieknoten

Sologasturbinen
Kenngrößen: Klärschlammmonoverbrennung:
Brennstoffwärmeleistung: 1 x  ~ 10,7 MW
Kapazität mechanisch entwässerter kommunaler Klärschlamm: ~ 140.000 t/a (entspricht ca. 35.000 t Trockenmasse/a)
Sologasturbinen (2 Stück):
Elektrische Leistung: je 50 – 75 MW
Brennstoffwärmeleistung: 120 – 230 MWth
Kunde Gesamtprojekt: EVN Wärmekraftwerke GmbH
Projektstruktur: Eigenanlage
Kunde von ATK: EVN Wärmekraftwerke GmbH
Eigentümer EVN Wärmekraftwerke GmbH
Betreiber EVN Wärmekraftwerke GmbH
Leistungsumfang Anlagentechnik Für das Gesamtprojekt:
Projektleitung
Projektmanagement
Gesamtverfahrenstechnische Auslegung, Modellierung und begleitende verfahrenstechnische Kontrolle
Koordination technische Planung
Koordination der Gutachter
Fertigstellung Abgabe UVE Dezember 2023
Erhalt Bescheid voraussichtlich 2025

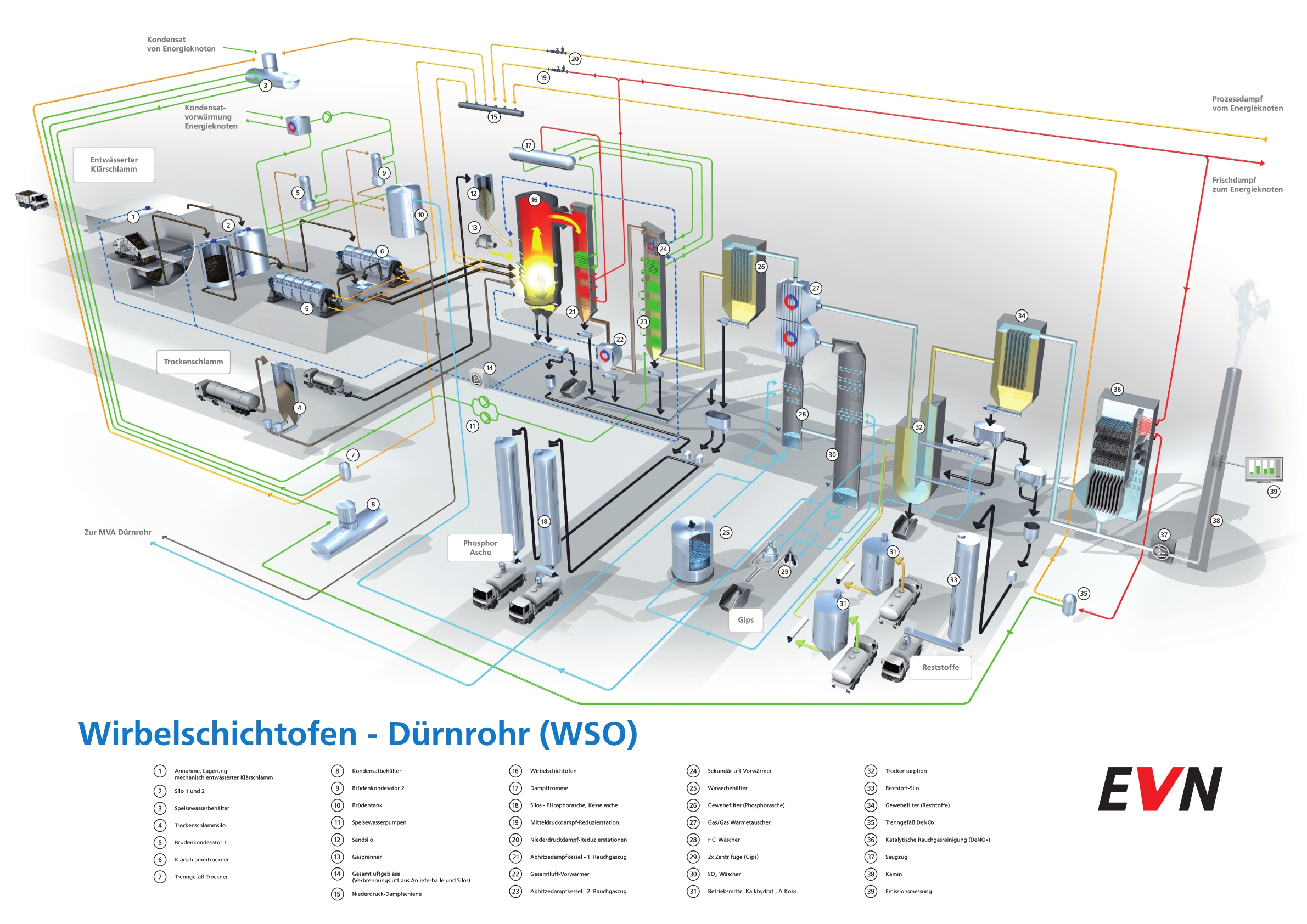

Schema WSO Dürnrohr - 3D



Wirbelschichtofen Dürnrohr (WSO)


Projektbeschreibung:
Planung, Errichtung, Inbetriebnahme und Betrieb einer thermischen Klärschlammverbrennungsanlage
Technologie Verbrennung Stationäre Wirbelschicht
Energieverwertung Dampfkessel mit Dampfturbine (Gegendruck) zur Stromerzeugung und Wärmeauskopplung zur Kläranlage
Kenngrößen: Brennstoffwärmeleistung: 1 x  ~3,5 MW
Kapazität mechanisch entwässerter kommunaler Klärschlamm: ~ 42.000 t/a
(entspricht ca. 10.000 t Trockenmasse/a)
Kunde Gesamtprojekt: Vodovod Kanalizacija Skopije
Auftragnehmer Gesamtprojekt: WTE Wassertechnik GmbH
Projektstruktur: Generalunternehmer (EPC)
Kunde von ATK: WTE Wassertechnik GmbH
Eigentümer Vodovod Kanalizacija Skopije
Betreiber Vodovod Kanalizacija Skopije
Leistungsumfang Anlagentechnik Für das Gesamtprojekt:
Projektleitung
Projektmanagement
Gesamtverfahrenstechnische Auslegung, Modellierung und begleitende verfahrenstechnische Kontrolle
Koordination Einreichplanung
Ausschreibungsplanung
Koordination Detailplanung


Fertigungsüberwachung (geplant)
Bau- und Montageüberwachung (geplant),
Inbetriebnahmeüberwachung (geplant)
Personalschulung (geplant)

Führung zweijähriger Betrieb (Option, geplant)
geplante Fertigstellung 2026

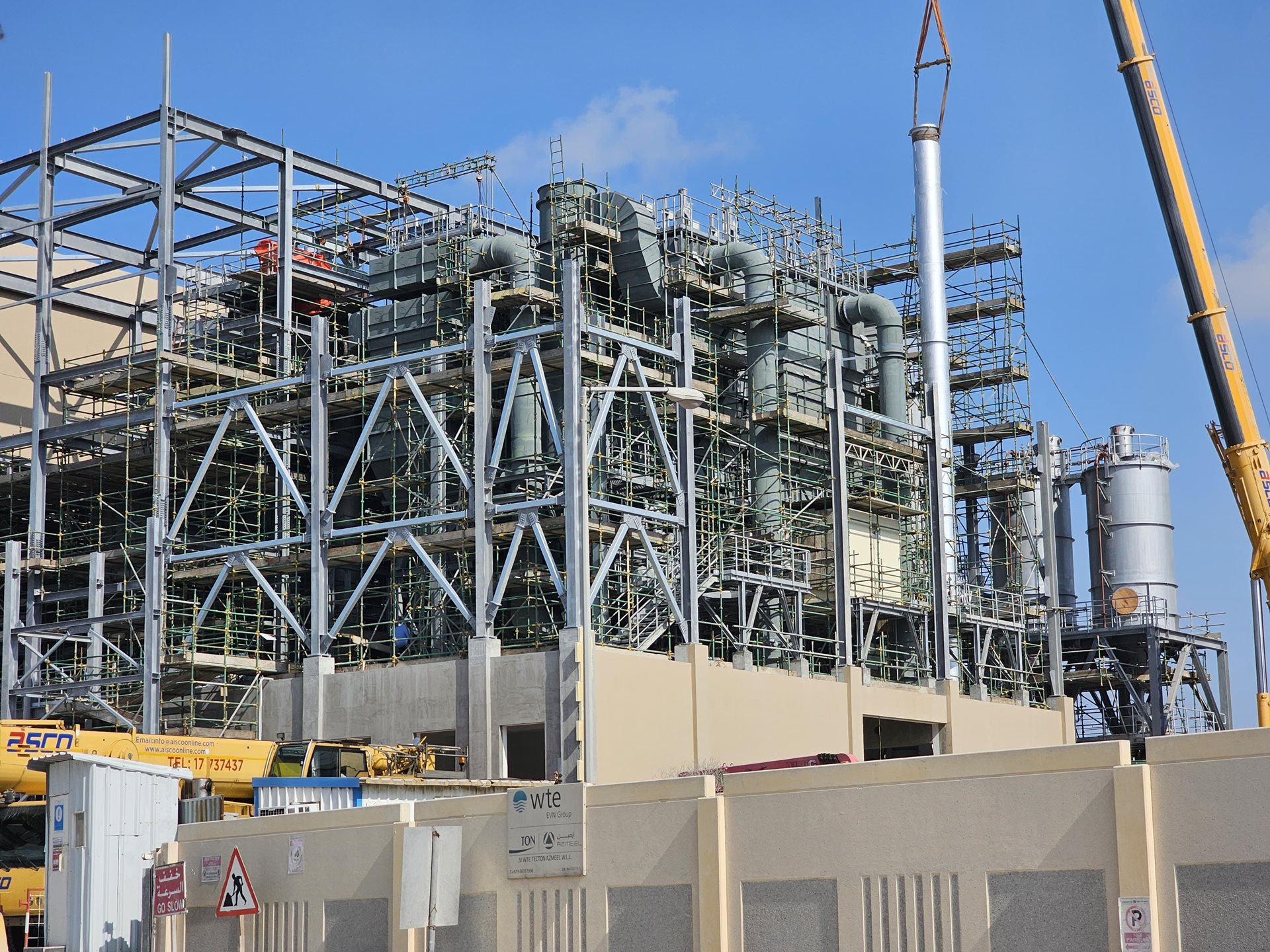

Schema SDIP Skopje -3D

Projektbeschreibung: Planung, Errichtung und Inbetriebnahme einer thermischen Klärschlammverbrennungsanlage (3 Linien) inklusive Rechengutannahme
Technologie Verbrennung Stationäre Wirbelschichtverbrennungsanlage
Energieverwertung Dampfkessel mit Dampfturbine und Luftkondensator zur Stromerzeugung und Fernwärmeauskopplung
Kenngrößen: Brennstoffwärmeleistung: 3 x  ~10 MW
Kapazität mechanisch entwässerter kommunaler Klärschlamm: ~ 260.000 t/a
(entspricht ca. 64.000 t Trockenmasse/a)

Kapazität Rechengut: ~ 4.000 t Trockenmasse/a
Kunde Gesamtprojekt: Berliner Wasserbetriebe (BWB)
Auftragnehmer Gesamtprojekt: WTE Wassertechnik GmbH
Projektstruktur: Totalunternehmer
Kunde von ATK: WTE Wassertechnik GmbH
Eigentümer Berliner Wasserbetriebe (BWB)
Betreiber: Berliner Wasserbetriebe (BWB)
Leistungsumfang Anlagentechnik Für das Gesamtprojekt:
Gesamtverfahrenstechnische Auslegung und Modellierung
begleitende verfahrenstechnische Kontrolle


Für die Gewerke Dampfturbine/Luftkondensator und Ofen/Kessel:
                Projektmanagement
                Fertigungsüberwachung


Bau- und Montageüberwachung (geplant),
Inbetriebnahmeüberwachung (geplant)
Personalschulung (geplant)
geplante Fertigstellung: 2026

Projektbeschreibung: Planung, Errichtung und Inbetriebnahme einer thermischen Klärschlammverbrennungsanlage (2 Linien)
Technologie Verbrennung Stationäre Wirbelschichtverbrennungsanlage
Energieverwertung Dampfkessel mit Dampfturbine (Gegendruck) zur Stromerzeugung und Wärmeauskopplung zur Kläranlage
Kenngrößen: Brennstoffwärmeleistung: 2 x  ~ 7,5 MW
Kapazität mechanisch entwässerter kommunaler Klärschlamm: ~ 160.000 t/a
(entspricht ca. 40.000  t Trockenmasse/a)
Kunde Gesamtprojekt: Ministry of Works, Bahrain
Auftragnehmer Gesamtprojekt: WTE Wassertechnik GmbH
Projektstruktur: Generalunternehmer
Kunde von ATK: WTE Wassertechnik GmbH
Eigentümer Ministry of Works, Bahrain
Betreiber: WTE Betriebsgesellschaft mbH (geplant)
Leistungsumfang Anlagentechnik Für das Gesamtprojekt:
Projektmanagement Gesamtanlage
Gesamtverfahrenstechnische Auslegung, Modellierung und begleitende Kontrolle
Koordination Einreichplanung
Ausschreibungsplanung
Koordination Detailplanung Wasser-/Dampf
Überwachung Detailplanung

Fertigungsüberwachung
Koordination Bau- und Montageüberwachung,
Inbetriebnahmeüberwachung
Personalschulung
geplante Fertigstellung: 2024


Schema KSV Tubil




Projektbeschreibung: Planung, Errichtung, Inbetriebnahme und Betrieb einer thermischen Klärschlammverbrennungsanlage
Technologie Verbrennung Stationäre Wirbelschicht
Energieverwertung Dampfkessel mit Auskopplung von Dampf zum Wärmeknoten Dürnrohr
Kenngrößen: Brennstoffwärmeleistung: 1 x  ~5 MW
Kapazität mechanisch entwässerter Klärschlamm: ~ 30.000 t/a
davon mechanisch entwässerter Betriebsschlamm: ~ 12.000 t/a
Kunde Gesamtprojekt: EVN Wärmekraftwerke GmbH
Projektstruktur: Eigenprojekt
Kunde von ATK: EVN Wärmekraftwerke GmbH
Eigentümer EVN Wärmekraftwerke GmbH
Betreiber EVN Wärmekraftwerke GmbH
Leistungsumfang Anlagentechnik Für das Gesamtprojekt:
Gesamtverfahrenstechnische Auslegung, Modellierung und begleitende verfahrenstechnische Kontrolle

Fertigungsüberwachung (Druckteil)
Unterstützung Bau- und Montageüberwachung

Unterstützung Abwicklung EMSR
Unterstützung Inbetriebnahme
Fertigstellung 2023


Schema KSV Dürnrohr



Klärschlammverbrennung für industrielle Klärschlämme

Projektbeschreibung: Planung, Errichtung, Inbetriebnahme und Betrieb einer thermischen Klärschlammverbrennungsanlage
Technologie Verbrennung Stationäre Wirbelschicht
Energieverwertung Dampfkessel mit Dampfturbine (Gegendruck) zur Stromerzeugung und Fernwärmeauskopplung
Kenngrößen: Brennstoffwärmeleistung: 1 x  ~10,5 MW
Kapazität mechanisch entwässerter kommunaler Klärschlamm: ~ 130.000 t/a
(entspricht ca. 30.000 t Trockenmasse/a)
Kunde Gesamtprojekt: enercity contracting GmbH
Auftragnehmer Gesamtprojekt: Sludge2energy GmbH
Projektstruktur: Generalunternehmer Verfahrenstechnik
Kunde von ATK: Sludge2energy GmbH
Eigentümer enercity contracting GmbH
Betreiber enercity contracting GmbH
Leistungsumfang Anlagentechnik Für das Gesamtprojekt:
Gesamtverfahrenstechnische Auslegung, Modellierung und begleitende verfahrenstechnische Kontrolle

Anlagenlieferant Wirbelschichtofen und Abhitzekessel


Unterstützung Aufstellungsplanung
Unterstützung Einreichplanung
Unterstützung maschinentechnische Detailplanung
Unterstützung Detailplanung Elektrotechnik

Unterstützung Inbetriebnahme
Fertigstellung 2023

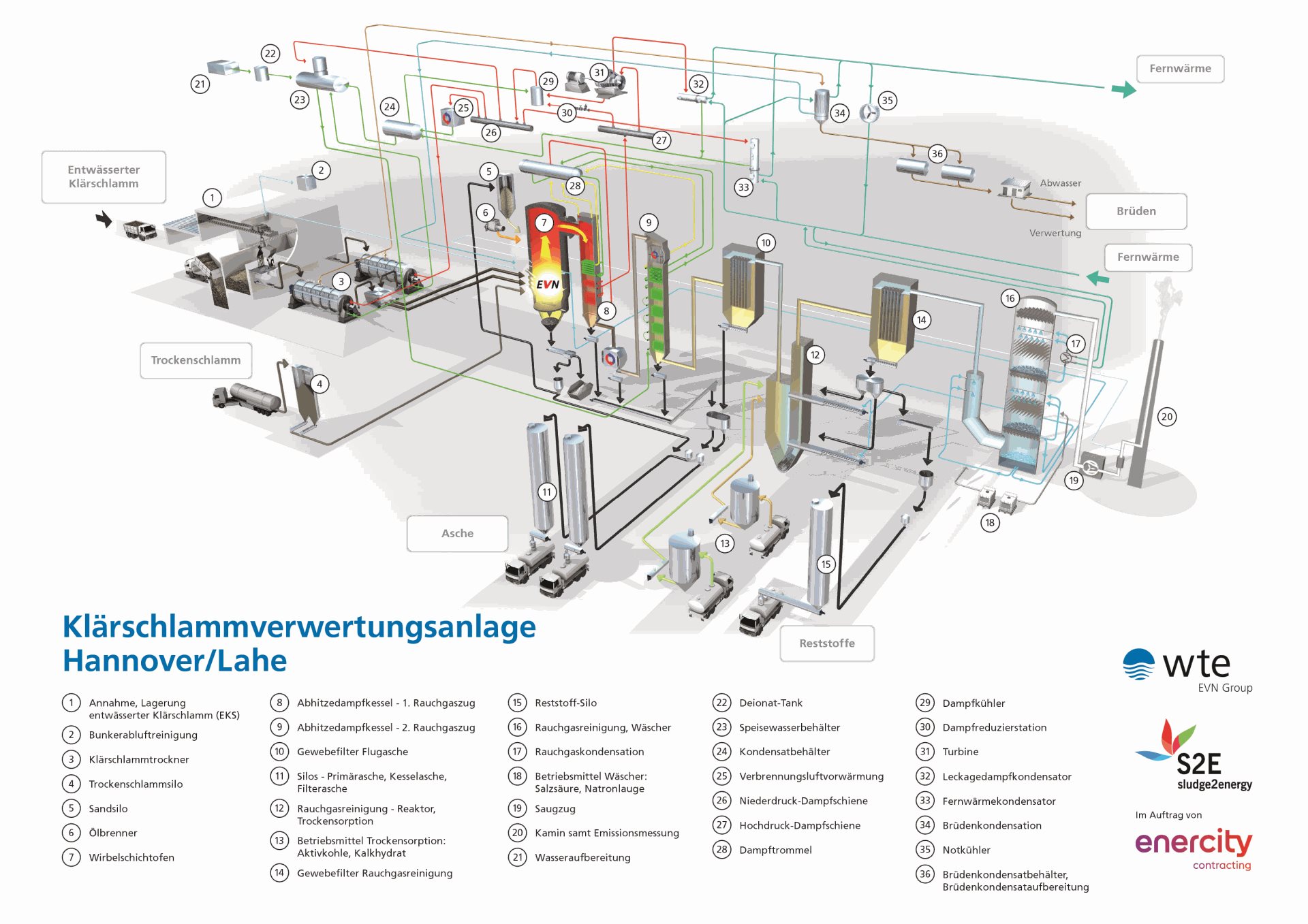

Schema KSV Hannover

Projektbeschreibung: Planung, Errichtung und Inbetriebnahme einer thermischen Klärschlammverbrennungsanlage
Technologie Verbrennung Stationäre Wirbelschichtverbrennungsanlage
Energieverwertung Heisswasserkessel mit Einbindung in das Wärmesystem der Kläranlage
Kenngrößen: Brennstoffwärmeleistung: 1 x  ~0,7 MW
Kapazität mechanisch entwässerter kommunaler Klärschlamm: ~ 9.500 t/a
(entspricht ca. 2.200 t Trockenmasse/a)
Kunde Gesamtprojekt: UAB Utenos vandenys
Auftragnehmer Gesamtprojekt: WTE Wassertechnik GmbH
Projektstruktur: Generalunternehmer (EPC)
Kunde von ATK: Sludge2energy GmbH
Eigentümer UAB Utenos vandenys
Betreiber UAB Utenos vandenys
Leistungsumfang Anlagentechnik Für das Gesamtprojekt:
Gesamtverfahrenstechnische Auslegung und Modellierung
begleitende verfahrenstechnische Kontrolle

Aufstellungsplanung
Inbetriebnahme
Personalschulung

Für das Gewerk Maschinentechnik
              Projektmanagement
              Ausschreibungsplanung
Fertigungsüberwachung Druckteil
Fertigstellung 2023


Schema KSV Utena

Projektbeschreibung: Planung, Errichtung und Inbetriebnahme einer thermischen Klärschlammverbrennungsanlage
Technologie Verbrennung Stationäre Wirbelschichtverbrennungsanlage
Energieverwertung Dampfkessel mit Dampfturbine (Gegendruck) zur Stromerzeugung
Kenngrößen: Brennstoffwärmeleistung: 1 x  ~3 ,5 MW
Kapazität mechanisch entwässerter kommunaler Klärschlamm: ~ 33.300 t/a
(entspricht ca. 8.300 t Trockenmasse/a)

Kapazität getrockneter Klärschlamm (90% Trockenmasse): ~ 2.750 t/a
Kunde Gesamtprojekt: Sludge2Energy GmbH
Auftragnehmer Gesamtprojekt: Sludge2Energy GmbH
Projektstruktur: Eigenanlage Sludge2Energy GmbH
Kunde von ATK: Sludge2energy GmbH
Eigentümer Sludge2Energy GmbH
Betreiber WTE Betriebs GmbH
Leistungsumfang Anlagentechnik Für das Gesamtprojekt:
Projektmanagement Gesamtanlage
Gesamtverfahrenstechnische Auslegung, Modellierung und begleitende Kontrolle
Koordination Einreichplanung
Ausschreibungsplanung
Koordination Detailplanung Wasser-/Dampf
Überwachung Detailplanung

Fertigungsüberwachung
Koordination Bau- und Montageüberwachung,
Inbetriebnahmeüberwachung
Personalschulung
Fertigstellung 2021

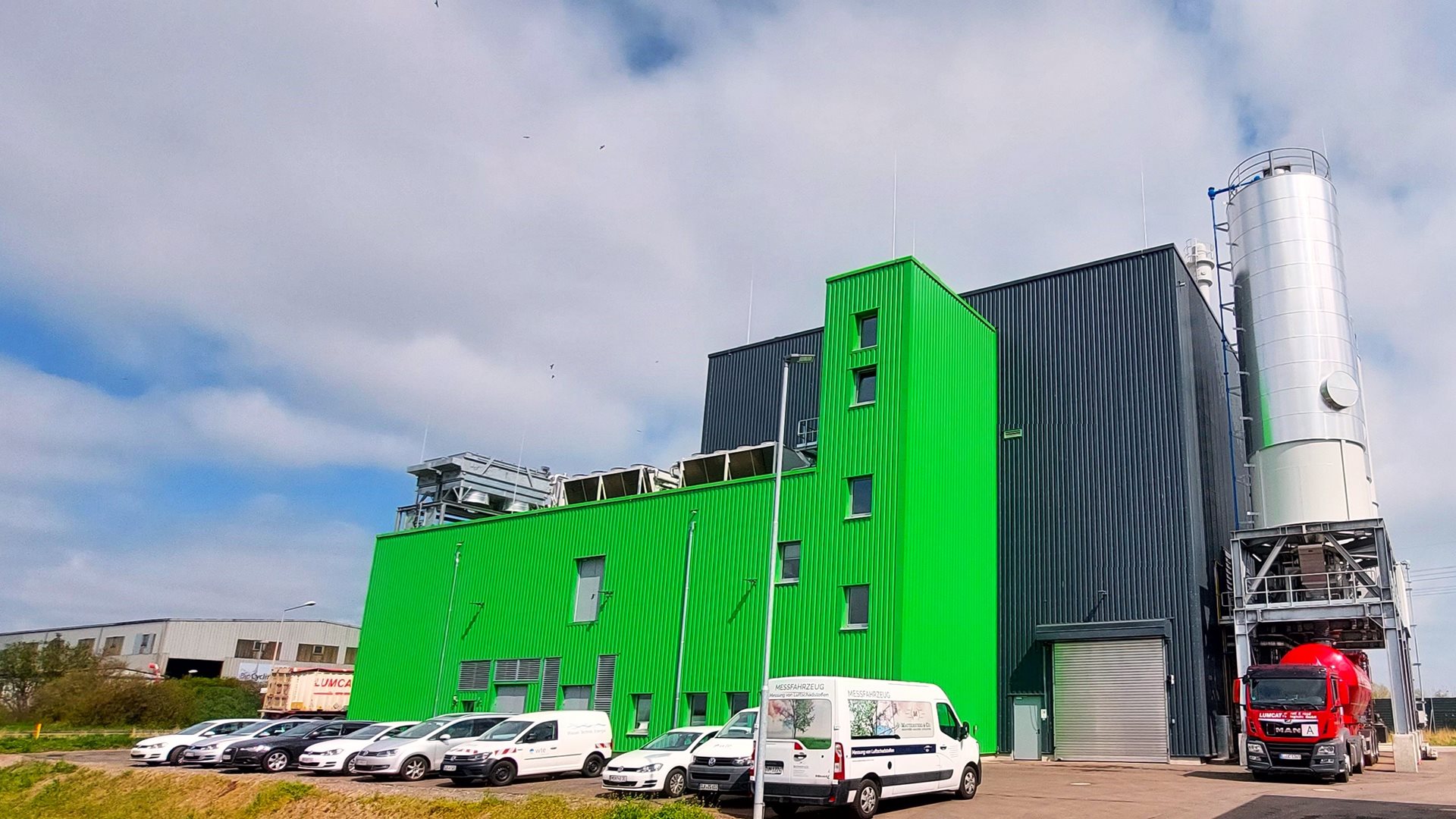

Schema Halle

Projektbeschreibung: Planung, Errichtung, Inbetriebnahme und Betrieb einer thermischen Klärschlammverbrennungsanlage
Technologie Verbrennung Stationäre Wirbelschicht
Energieverwertung Dampfkessel mit Dampfturbine (Gegendruck) zur Stromerzeugung und Fernwärmeauskopplung
Kenngrößen: Brennstoffwärmeleistung: 1 x  ~10,5 MW
Kapazität mechanisch entwässerter kommunaler Klärschlamm: ~ 130.000 t/a
(entspricht ca. 30.000 t Trockenmasse/a)
Kunde Gesamtprojekt: Biomasseverwertung Straubing GmbH (BSR)
Auftragnehmer Gesamtprojekt: Sludge2energy GmbH
Projektstruktur: Generalunternehmer Verfahrenstechnik
Kunde von ATK: Sludge2energy GmbH
Eigentümer Biomasseverwertung Straubing GmbH (BSR)
Betreiber Biomasseverwertung Straubing GmbH (BSR)
Leistungsumfang Anlagentechnik Für das Gesamtprojekt:
Gesamtverfahrenstechnische Auslegung, Modellierung und begleitende verfahrenstechnische Kontrolle
Koordination Aufstellungsplanung
Unterstützung Einreichplanung (Technische Unterlagen)
Unterstützung Ausschreibungsplanung

Anlagenlieferant Feuerung / Kessel (geplant)
Koordination maschinentechnische Detailplanung (geplant)

Unterstützung Inbetriebnahme (geplant)
Personalschulung (geplant)
Fertigstellung 2024 (geplant, wegen Einspruch im Behördenverfahren Projektunterbrechung)


Schema KSV Straubing

Projektbeschreibung: Planung, Errichtung, Inbetriebnahme und Betrieb einer Gaskesselanlage als Back-up
Technologie Verbrennung Wasserrohrkessel
Energieverwertung Dampfkessel zur Dampferzeugung und Fernwärmeauskopplung als Back-up bei Ausfall bzw. bei Gesamtstillstand der Müllverbrennungsanlage
Kenngrößen: Brennstoffwärmeleistung: 1 x ~ 90 MW
Kunde Gesamtprojekt: EVN Wärmekraftwerke GmbH
Projektstruktur: Eigenanlage
Kunde von ATK: EVN Wärmekraftwerke GmbH
Eigentümer EVN Wärmekraftwerke GmbH
Betreiber EVN Wärmekraftwerke GmbH
Leistungsumfang Anlagentechnik Projektleitung
Projektmanagement
Ausschreibungsplanung
Überwachung Detailplanung
Überwachung Fertigung
Bau- und Montageüberwachung
Überwachung Inbetriebnahme
Fertigstellung 2020


Backup Dampfkessel Energieknoten Dürnrohr

Projektbeschreibung: Planung, Errichtung, Inbetriebnahme und Betrieb eines Steinkohlekraftwerkes

Technologie Verbrennung Steinkohle Staubfeuerung
Energieverwertung Dampfturbine zur Stromerzeugung
Kenngrößen: Elektrische Leistung 725MW (netto)
Kunde Gesamtprojekt: SEK (Steag-EVN- Walsum 10 Kraftwerksgesellschaft mbH)
Auftragnehmer Gesamtprojekt Hitachi Power Europe & Hitachi Ltd. für den Kraftwerksblock
FAM für die Kohleentladung
Projektstruktur: Generalunternehmer
Kunde von ATK: SEK (Steag-EVN- Walsum 10 Kraftwerksgesellschaft mbH)
Eigentümer SEK (Steag-EVN- Walsum 10 Kraftwerksgesellschaft mbH)
Betreiber SEK (Steag-EVN- Walsum 10 Kraftwerksgesellschaft mbH)
Leistungsumfang Anlagentechnik Bereitstellung von Engineering Kapazitäten für den Bauherrnplaner
Fertigstellung 2013

Projektbeschreibung: Planung, Errichtung, Inbetriebnahme und Betrieb einer Müllverbrennungsanlage (2 Linie) für kommunalen Restmüll
Technologie Verbrennung Rostfeuerung
Energieverwertung Dampfkessel mit Dampfauskopplung zum Wärmeknoten Dürnrohr
Kenngrößen: Brennstoffwärmeleistung: 2 x ~ 60 MW
Kapazität kommunaler Restmüll: ~ 300.000 t/a
Kunde Gesamtprojekt: EVN Wärmekraftwerke GmbH
Projektstruktur: Eigenanlage
Kunde von ATK: EVN Wärmekraftwerke GmbH
Eigentümer EVN Wärmekraftwerke GmbH
Betreiber EVN Wärmekraftwerke GmbH
Leistungsumfang Anlagentechnik Für das Gesamtprojekt:
Projektleitung
Projektmanagement
Gesamtverfahrenstechnische Auslegung, Modellierung und begleitende verfahrenstechnische Kontrolle
Einreichplanung
Überwachung Detailplanung
Bau- und Montageüberwachung

Inbetriebnahme
Fertigstellung 2003 (Errichtung)


Schema MVA Dürnrohr Linie 1+2

Projektbeschreibung: Planung, Errichtung, Inbetriebnahme und Betrieb einer Müllverbrennungs-anlage für kommunalen Restmüll bei laufendem Betrieb der Linien 1+2
Technologie Verbrennung Rostfeuerung
Energieverwertung Dampfkessel mit Dampfauskopplung zum Wärmeknoten Dürnrohr
Kenngrößen: Brennstoffwärmeleistung: 1 x ~ 90 MW
Kapazität kommunaler Restmüll: ~ 225.000 t/a
Kunde Gesamtprojekt: EVN Wärmekraftwerke GmbH
Projektstruktur: Eigenanlage
Kunde von ATK: EVN Wärmekraftwerke GmbH
Eigentümer EVN Wärmekraftwerke GmbH
Betreiber EVN Wärmekraftwerke GmbH
Leistungsumfang Anlagentechnik Für das Gesamtprojekt:
Projektleitung
Projektmanagement
Gesamtverfahrenstechnische Auslegung, Modellierung und begleitende verfahrenstechnische Kontrolle
Einreichplanung
Überwachung Detailplanung
Bau- und Montageüberwachung

Inbetriebnahme
Fertigstellung 2009 (Errichtung)



Projektbeschreibung: Planung, Errichtung, Inbetriebnahme und Betrieb Dampfturbinen
Technologie Dampfturbinen
Energieverwertung Dampf aus den Linien 1 – 3 der Müllverbrennungsanlagen wird am Wärmeknoten Dürnohr umgewandelt in elektrische Energie, Prozeßdampf für den Industriepark Pischelsdorf und Fernwärme für Sankt Pölten
Kenngrößen: EVZ 1: 36 MWel  (Kondensatoinsturbine)
EVZ 2: 16,9 MWel  (Gegendruckturbine)
Kunde Gesamtprojekt: EVN Wärmekraftwerke GmbH
Projektstruktur: Eigenanlage
Kunde von ATK: EVN Wärmekraftwerke GmbH
Eigentümer EVN Wärmekraftwerke GmbH
Betreiber EVN Wärmekraftwerke GmbH
Leistungsumfang Anlagentechnik Für das Gesamtprojekt:
Projektleitung
Projektmanagement
Einreichplanung
Überwachung Detailplanung
Bau- und Montageüberwachung

Inbetriebnahme
Betriebsführung
Fertigstellung EVZ 1: 2003 (Errichtung)
EVZ 2: 2009 (Errichtung)


Energieverwertungszentrale (EVZ) 1+2 Dürnrohr

Projektbeschreibung: Planung, Errichtung, Inbetriebnahme und Betrieb einer Müllverbrennungsanlage (2 Linien) für kommunalen Restmüll
Technologie Verbrennung Rostfeuerung
Energieverwertung Dampfkessel mit Dampfturbine (Gegendruck) zur Stromerzeugung und Fernwärmeauskopplung
Kenngrößen: Brennstoffwärmeleistung: 2 x ~ 46 MW
Kapazität kommunaler Restmüll: ~ 360.000 t/a
Kunde Gesamtprojekt: Stadt Moskau
Projektstruktur: Betreibermodell
Kunde von ATK: EVN Projektgesellschaft MSZ3
Eigentümer EVN Projektgesellschaft MSZ3
Betreiber EVN Betriebsgesellschaft MSZ3
Leistungsumfang Anlagentechnik Für das Gesamtprojekt:
Projektleitung
Projektmanagement
Gesamtverfahrenstechnische Auslegung, Modellierung und begleitende verfahrenstechnische Kontrolle
Einreichplanung
Überwachung Detailplanung
Bau- und Montageüberwachung

Inbetriebnahme
Personalschulung
Betriebsführung (bis 2020)
Fertigstellung 2007 (Errichtung)
2020 (Betrieb, dann Übergabe an Stadt Moskau)
